■ rcairo

rcairo を使って2Dグラフプロットのできるライブラリを作成中。
require 'Figure'
f=Figure.new(400,300)
y=[12,2.2,12.4,21.5,13.3,12.4,13.5,2.0,-21.2]
f.plot(y)
f.grid
f.title("てきとープロット")
f.xlabel("time [sec]")
f.ylabel("Voltage [V]")
f.save("test.png")

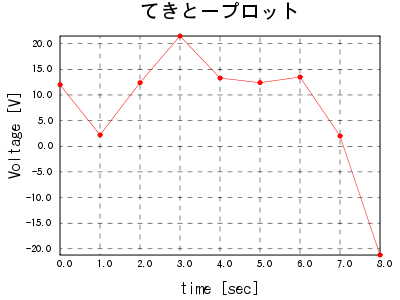

の出力が下のようになる。
しかしいくらテキトーな例と言っても突然電圧が負のしかも-21Vになるなんて、これはなんのグラフだろう？

いじってるうちにだいぶcairoの作法を覚えてきたけど、直感的だしそこそこ早い。utfな文字がさっくり書けるのも良いし、バックエンドがかなり上手く隠蔽されてて、あまり考えなくてもとりあえずなんか描けるってのも良い。

今のところ、フォントを右寄せする方法、あるいはプロポーショナルフォントで書いた文字列の実サイズを取得する方法がわからない
ので、y軸の軸ラベルが微妙に整列してない。他にも即値書きまくりで格好悪いので公開にはまだ至らず。

書いてみて思ったのだけど、グラフ描画ツールって、80%が見栄えの調整なのね。当たり前か。テーマとかスタイルシートみたいなもので見栄えが調整できるようにはしたいな...。

今のところ工夫したのは軸ラベルの選択ぐらい。1刻み、2刻み、5刻み、10刻み、...が自然なので、入力データから一番近い自然な刻みを設定するようにした。かなりテキトーにデータを入れても、EXCELみたいに馬鹿な刻み（1.24234刻みとか）にはならない。まあ完全に自動で望んだ通りになるのは無理だろうけど、見苦しくないようにはしたい。
